钢格板安装合理布局
客户在钢格板安装时,注意严格按照久旺公司提供钢格板排版图进行。

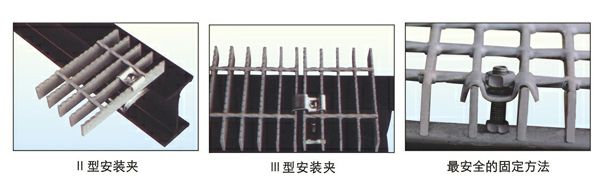

钢格板安装夹的安装方法:
安装夹组成:安装夹由上夹、下夹、M8六角头螺母、垫片组成为了防止螺丝和安装夹的过早腐蚀,一般采用热镀锌处理。
安装夹型号及适用范围:多用于单独紧固相应系列钢格板。久旺钢格板公司设计的钢格板卡子是 30、40、60、系列钢格板均适用,表面采用热镀锌处理,所以使用起来更 方便 快捷 耐用。
钢格板安装夹使用方法: 安装夹在钢格板的四个角上,将钢格板用安装夹紧固在支承粱上,必须最大限度的紧固以避免松脱。原则上每块钢格板(约1平方米计)不少于四套安装夹,安装夹固定的方法是安装在钢格板的四个角上,安装夹使用数量随着板长度的增加而增加。
但如果钢格板较长,且板中间有支承梁的情况下,安装夹可按如下数量配置。
钢格板尺寸(承载扁钢长度) 安装夹的数量
500~1500mm 4
1500~3000mm 6
3000~4000mm 8
4000~5000mm 10
5000~6000mm 12
为了满足客户不同的要求,可提供不锈钢安装夹或其它紧固方法

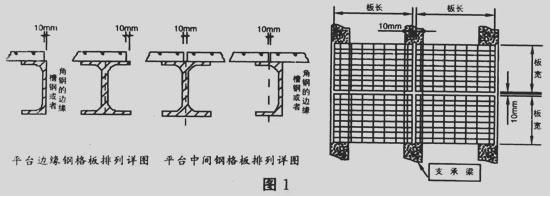

二、钢格板的合理排布。
例如:在4700x1500mm平台上铺设钢格板WA325/30/100-G,当 跨度1500mm两端有梁支撑钢格板,一般按短跨为最有利的 受力设计,并且板块之间应留一定的安装间隙,故此平台钢格板排版。

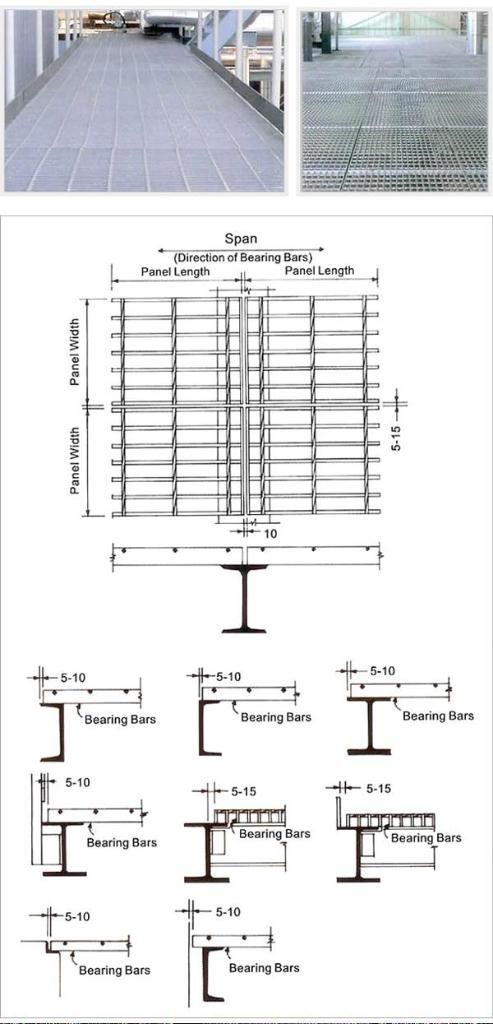

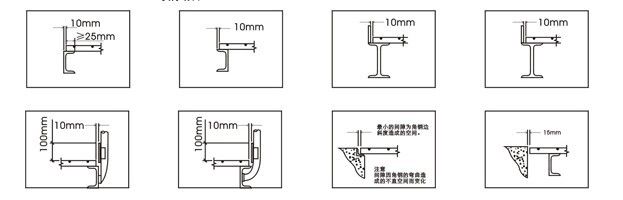

钢格板的安装时,钢格板受荷扁钢两端必须支承在钢粱或其它支承架上,每端搭接长度不少于25mm。两钢格板间距通常为10mm,安装时需根据图纸要求和现场实际情况作适当调整,在安装钢格板时最小安装间距应满足以下要求:钢格板之间间距为3mm,钢格板与相邻结构间距为10mm。
久旺钢格板特别提醒:
安装钢格板前请先仔细阅读图纸和装箱单,然后按图和装箱单拆包装,如事先不阅读图和装箱单,把包装任意拆开,造成混乱或任意在现场切割,其责任不在供应商。钢格板按照钢结构平板构件进行安装,安装后不能横向移动或脱离支承架,
钢格板安装后如不需拆卸和移动,建议使用焊接方法固定钢格板。不过要注意钢格板焊接固定方法及注意事
